建筑详图和索引符号有什么区别
说到详图和索引符号，咱们先得搞明白它们的主体和作用到底有啥差别。简单来说，详图符号是用来表示建筑某个细节部分的，比如一些构件的形状、大小、材料啥的，比例会比较大，画法是正投影图。比如你看到的放大局部，大多是详图。至于索引符号，它就是那个圈圈加线的标记，告诉你“嘿，这儿有个详图哦”，它一般用细实线画出来，圆的直径大概在8-10毫米左右。
再说说两者的具体要求吧：
1. 详图符号如果详图就在同一张图纸上的话，下半圆中间会有一条水平细实线，帮你直接锁定细节。
2. 索引符号则是用来指示详图位置的标记，通常需要标明详图编号和所在图纸编号，而且引出线要对准圆心，圆里有水平线，方便看清楚。
一听起来是不是有点绕？别急，简单点理解，“索引符号”就是告诉你：“嘿，建个详细点的图在那儿”，而“详图符号”就是讲那些细节的内容哇。

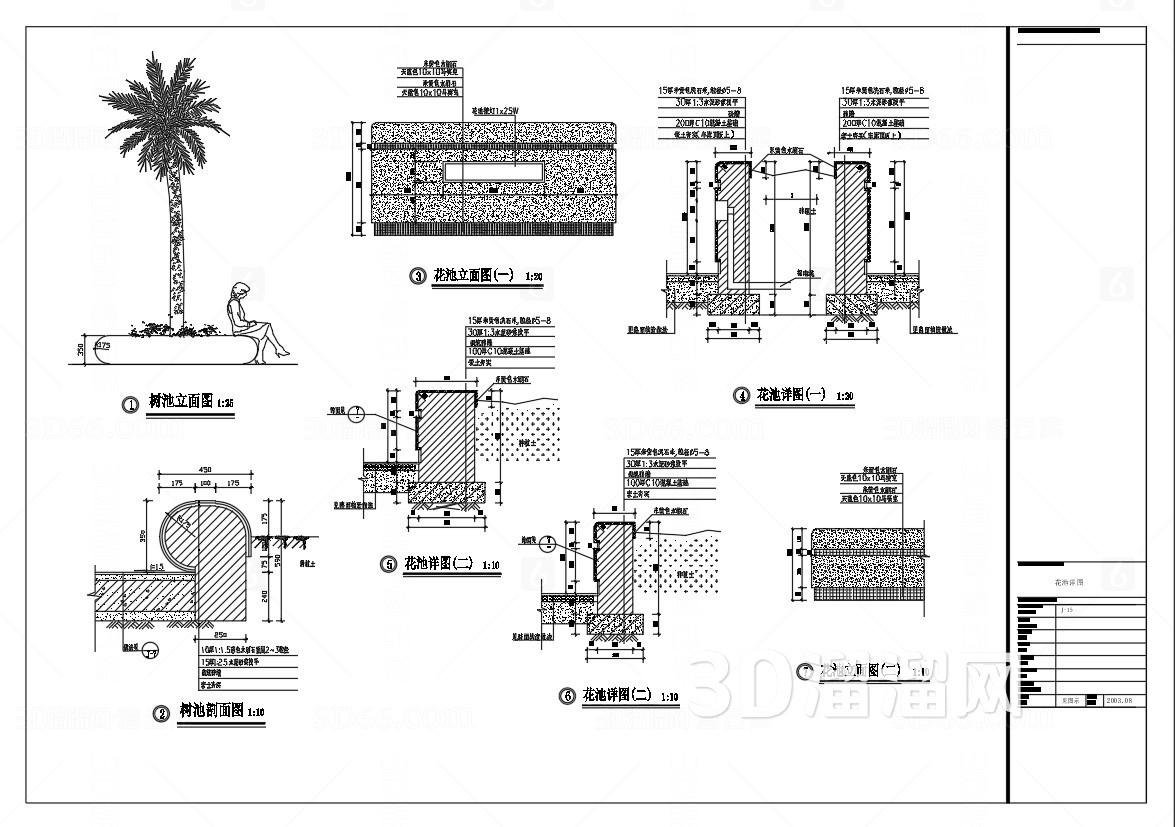

什么是详图 建筑节点详图和大样图放样图到底怎么区分
先来说说详图到底是啥玩意儿吧。它其实就是用来深刻刻画某个部分的图纸，信息量超级丰富。比如建筑设计里，你能看到构造节点、内部结构的各种细节；地图里能看清地形地貌和构造。还有啊，这种图形能体现那个细节具体长啥样、怎么做、材料用啥等等。
再紧接着，非常常见的建筑图里的详图，是通过索引符号标注出来的。索引符号告诉你详图编号和图纸编号，对应得很清楚。国家标准规定的索引符号，圆是细实线，直径大约10毫米，引出线从圆心引出，圆内有一条水平线，上半圆标有数字，帮你轻松找到位置。
关于建筑图里的节点详图，你得先锁定详图所在的位置，这通常是整张施工图或结构图里，通过索引符号引出的某个节点。节点详图有个特别要注意的点，就是它是有“方向性”的！举个有趣的例子：你拿两根筷子，一段截断后往一头看，那形状是圆的，对吧？这就是方向性体现。节点详图会重点表现截面、剖面结构，把那个节点或连接部件的构造说清楚。
另外还有个经常被问到的问题，节点图、大样图、放样图和详图到底有什么区别？这里给你划重点：
1. 节点图通常是表示两个以上装饰面汇交的地方，专门表现建筑里细致的构造，不容易在整图里画明白的局部。比例一般是1:5左右。
2. 大样图就是比节点图更细致了，比例更大（比如1:2），更管用，能更清楚地展现细部。
3. 放样图一般用于具体尺寸的展开或描绘，告诉你实际操作怎么做。
4. 详图其实和大样图很接近，基本上可以划为一类，就是把细节局部放大，做详细的注释和尺寸说明，没什么本质区别，就是叫法不太一样。
最后对比一下简图和详图的区别也蛮关键：简图更偏概念草图风，着重表达创意和整体布局，省略细节；详图则讲究细致和精确，信息丰富，适合施工使用。
相关问题解答
-
详图符号和索引符号到底有啥根本区别?
嗨，说白了，详图符号就是你需要看得特别清楚的那个详细部分，画得比较大，重点表现结构和材料啥的。而索引符号呢，就是个“指路牌”，告诉你在哪儿能找到那个详图。简单说，一个是内容，一个是标记。就像你看地图时，标注你想去的细节是详图，箭头指方向的就是索引符号啦！ -
节点详图为什么有方向性？
这方向性很重要哦，因为节点详图其实是对局部的截面或者断面进行描绘，简单点讲，就是你从哪个角度“掰开”来看这个节点，展示出来的形状就不一样。像吃饭用的筷子被截断后，从不同方向看，样子完全不同，这就跟节点详图的方向性一样，没方向简直没法看懂那结构细节呢。 -
节点图和大样图的区别在哪里？
说白了，节点图是大块头细节的粗粮，大样图则是精致小餐点啦。节点图显示的是比较关键的部位，比例大概1:5；而大样图更细，更放大，比例大约1:2，这样你才能更清楚地看到那些小部件的具体连接或处理方法，施工时省心不少。 -
简图和详图到底选哪个更实用？
嘿，这个得看场景啦！简图就像草稿，适合初步交流idea，大家一看就知道大概怎么回事，不用纠结细节。而详图就是干活的指南针，超详细的尺寸、材料标注全都有，没它可不行！所以呢，设计初期简图，用起来快准狠；施工阶段就是详图大显神威的时刻！
